Kartonové filtry

Kartonové filtry pro zachycení přestřiku bývají nazývány jako Andreae filtry.

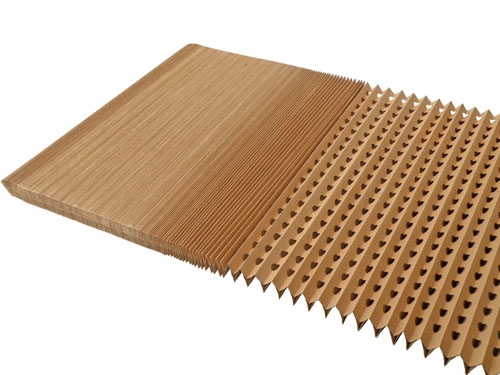

Jsou sestaveny ze dvou skládaných, pevných kartonů, které jsou k sobě v ohybech slepeny. Otvory v přední stěně jsou umístěny asymetricky oproti otvorům ve stěně zadní. Při průchodu vzduchu filtrem tak dochází ke změně jeho proudění ve všech osách.
V zadní stěně tvořené hlubšími záhyby tvaru „V“ vznikají kapsy, ve kterých se zachycují oddělené kapalné částice.

Princip

Vzdušný proud s kapkami barvy, je při průchodu filtrem urychlován a vícenásobně mění svůj směr. Kapky, těžší než vzduch, se vlivem setrvačné síly oddělují z tohoto proudu. Vzduch pak uniká výstupními otvory filtru, zatímco kapky barvy se hromadí v záchytných komorách.

Použití

Působením setrvačné síly zachytávají tyto Filtry velmi efektivně aerosol, který vzniká při stříkání všech typů kapalných barev a laků, pojiv, lepidel, pryskyřic a ostatních rozprašovaných materiálů. Obecně je možné filtry použít všude tam, kde je potřeba oddělit z aerosolu tekuté částice. Kartonové filtry lze použít samostatně nebo jako předfiltr u vícestupňových ?ltračních systémů.

Výhody

• Shromažďování barvy mimo proud vzduchu zpomaluje nárůst rozdílu tlaků a rychlosti vzduchu. Životnost kartonových  filtrů je 3 až 5-ti násobně vyšší než u filtrů plochých, rounových.
• Filtry vykazují velkou stabilitu proudění vzduchu. Přední stěna s tvarem „V“ zabraňuje odrážení prostřiku. Pracovník tak zůstává v čistém prostředí a proud vzduchu kolem stříkaných předmětů je rovnoměrný.
• Harmoniková struktura filtrů je velmi pevná, odolává sání vzduchotechniky a nehroutí se ani při větším zaplnění.
• Filtry s jednoduchou a rychlou výměnou. Snižují provozní náklady na údržbu stříkacích kabin.
